Cách chọn máy scan 3D phù hợp cho đo kiểm chất lượng và thiết kế ngược
Cách chọn máy scan 3D phù hợp cho đo kiểm chất lượng và thiết kế ngược
Cách chọn máy scan 3D phù hợp cho đo kiểm chất lượng và thiết kế ngược
Trong bối cảnh chuyển đổi số và sản xuất thông minh phát triển mạnh mẽ, công nghệ quét 3D đang trở thành công cụ quan trọng trong kiểm tra chất lượng, phát triển sản phẩm và kỹ thuật đảo ngược nhờ khả năng thu thập dữ liệu nhanh chóng với độ chính xác cao. Tuy nhiên, sự đa dạng về công nghệ, độ chính xác và chi phí của các dòng máy scan 3D trên thị trường khiến nhiều doanh nghiệp gặp khó khăn khi lựa chọn. Thực tế, không có một thiết bị nào phù hợp cho mọi nhu cầu, mà giải pháp tối ưu là thiết bị đáp ứng đúng yêu cầu ứng dụng và ngân sách đầu tư. Vậy cách chọn máy scan 3D như thế nào để đảm bảo hiệu quả kỹ thuật và tối ưu chi phí?
Trước khi chọn máy quét 3D, cần xác định điều gì?
Trước khi đánh giá thông số kỹ thuật hay so sánh các dòng máy trên thị trường, doanh nghiệp nên làm rõ các yêu cầu thực tế dưới đây để lựa chọn đúng giải pháp:
Mục đích sử dụng: Dùng cho đo kiểm chất lượng, thiết kế ngược (Reverse Engineering), phát triển sản phẩm hay số hóa dữ liệu 3D.
Kích thước đối tượng quét: Quét chi tiết nhỏ, linh kiện cơ khí hay các vật thể lớn như khuôn, thân xe, kết cấu công nghiệp.
Độ chính xác yêu cầu: Xác định mức dung sai cần đạt để tránh đầu tư thiết bị có độ chính xác quá cao hoặc không đáp ứng nhu cầu.
Môi trường làm việc: Quét trong phòng đo, nhà máy hay ngoài hiện trường để lựa chọn thiết bị phù hợp.
Tính di động: Có cần mang máy đến nhiều vị trí khác nhau hay chủ yếu sử dụng cố định tại một khu vực.
Tần suất sử dụng: Sử dụng thường xuyên hàng ngày hay chỉ phục vụ các dự án theo từng giai đoạn.
Ứng dụng chính: Ưu tiên đo kiểm kích thước, phân tích sai lệch hay tái tạo mô hình CAD từ dữ liệu quét.
Ngân sách đầu tư: Xác định mức chi phí phù hợp để cân bằng giữa hiệu năng, độ chính xác và hiệu quả đầu tư lâu dài.

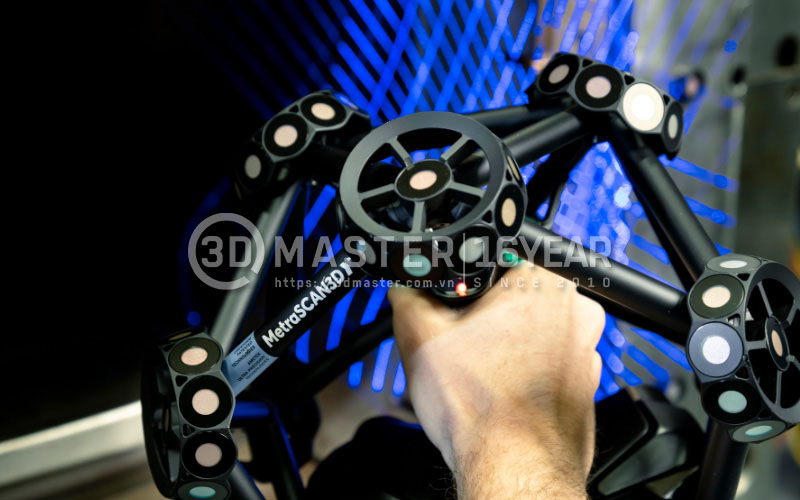

Độ chính xác là yếu tố quan trọng khi lựa chọn máy scan 3D
Những rủi ro khi chọn sai máy quét 3D
Việc lựa chọn máy scan 3D không phù hợp có thể ảnh hưởng trực tiếp đến hiệu quả đo kiểm, năng suất làm việc và chi phí đầu tư. Một số rủi ro phổ biến gồm:
Không đạt độ chính xác yêu cầu, dẫn đến kết quả đo kiểm thiếu tin cậy và ảnh hưởng đến chất lượng sản phẩm.
Tốc độ quét chậm, làm giảm năng suất kiểm tra và kéo dài thời gian xử lý dữ liệu.
Không quét tốt các vật liệu khó, đặc biệt như kim loại bóng, bề mặt phản quang hoặc vật liệu màu đen.
Dữ liệu quét thiếu chi tiết, gây khó khăn cho các ứng dụng thiết kế ngược và phân tích kỹ thuật.
Chi phí đầu tư cao nhưng không khai thác hết tính năng do lựa chọn vượt quá nhu cầu thực tế.
Khó tích hợp với phần mềm đo kiểm hoặc hệ thống CAD/CAM đang sử dụng trong doanh nghiệp.
Tăng chi phí vận hành do phải bổ sung thiết bị, phụ kiện hoặc thực hiện nhiều bước xử lý dữ liệu.
Vì vậy, nắm rõ cách chọn máy scan 3D ngay từ đầu sẽ giúp doanh nghiệp tối ưu ngân sách, nâng cao hiệu quả làm việc và đảm bảo giá trị đầu tư lâu dài.

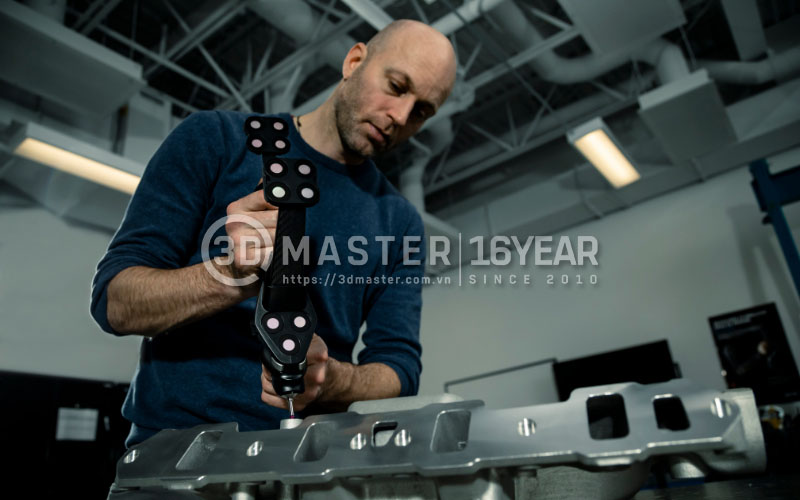

Đo kiểm khuôn mẫu bằng máy quét 3D Creaform
Làm thế nào để chọn máy quét 3D đo lường phù hợp?
Bước 1: Đánh giá quy mô và kích thước của đối tượng cần quét
Kích thước vật thể sẽ quyết định loại máy quét, vùng làm việc và độ chính xác phù hợp.
Các chi tiết nhỏ (< 500 mm): Thường yêu cầu độ chính xác cao để thu thập các đặc trưng hình học tinh xảo. Ví dụ: vỏ đúc, đèn xe, bánh răng và các chi tiết nhựa nhỏ.
Các bộ phận cỡ trung bình đến lớn (500 mm ~ 2.500 mm): Thường là các cụm lắp ráp có bề mặt phức tạp, cần giải pháp quét linh hoạt. Ví dụ: chi tiết đúc cát, hộp số, ghế ngồi và cản ô tô.
Các cấu trúc cực lớn (> 2.500 mm): Yêu cầu vùng theo dõi rộng để đảm bảo độ chính xác trên toàn bộ bề mặt. Ví dụ: giá đỡ xe hơi, khay pin xe điện và vỏ động cơ hàng không.
Bước 2: Làm rõ yêu cầu về độ chính xác và dung sai đo lường
Nhiều người thường cho rằng độ chính xác càng cao càng tốt. Tuy nhiên, không phải lúc nào độ chính xác cao cũng là lựa chọn tối ưu.
Độ chính xác cần được xác định dựa trên yêu cầu thực tế của từng ứng dụng.
Độ chính xác siêu cao từ 0,005 mm đến 0,02 mm: Phù hợp cho hàng không vũ trụ, khuôn mẫu chính xác, thiết bị y tế và kiểm tra GD&T.
Độ chính xác từ 0,02 mm đến 0,05 mm: Phổ biến trong sản xuất công nghiệp, dùng cho đo kiểm kích thước, lắp ráp và thiết kế ngược.
Độ chính xác từ 0,05 mm đến 0,1 mm: Thích hợp quét vật thể lớn, kiểm tra biến dạng và số hóa hình dạng tổng thể.
Bước 3: Đánh giá điều kiện làm việc và vật liệu
Ngoài kích thước và độ chính xác, hãy xem xét thêm môi trường làm việc và đặc điểm sản phẩm để chọn máy quét phù hợp:
Có cần máy quét 3D không dây? → Phù hợp khi làm việc trong nhà xưởng rộng, ngoài hiện trường hoặc cần di chuyển linh hoạt.
Có cần quét không marker? → Giúp tiết kiệm thời gian chuẩn bị khi quét vật thể lớn hoặc số lượng sản phẩm nhiều.
Vật liệu cần quét là gì? → Kim loại bóng, bề mặt phản quang, vật liệu tối màu nên ưu tiên máy dùng laser xanh hoặc công nghệ chống nhiễu ánh sáng.
Sản phẩm có nhiều chi tiết hình học phức tạp hay không? → Nếu có nhiều hốc sâu, khe hẹp hoặc chi tiết nhỏ, nên chọn máy có nhiều chế độ quét và khả năng thu dữ liệu linh hoạt.

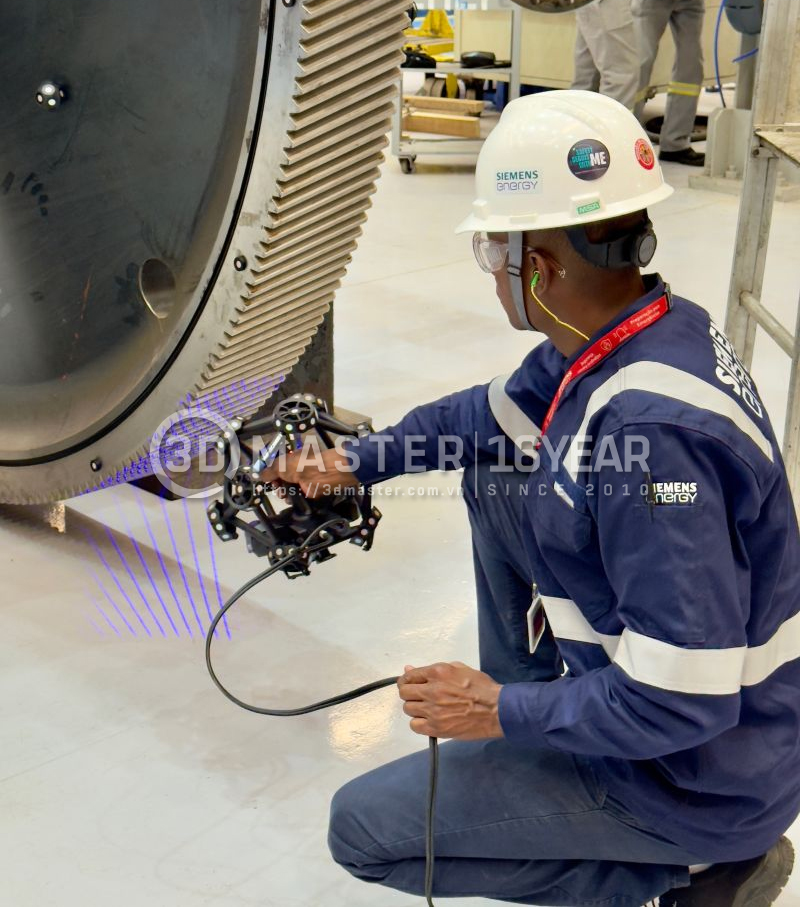

Máy scan 3D cho ngành ô tô và cơ khí chế tạo
Chọn nhanh các dòng máy quét 3D theo nhu cầu
Nếu chưa biết nên chọn dòng máy nào, bạn có thể tham khảo nhanh theo nhu cầu sử dụng thực tế gợi ý dưới đây:
Nếu cần đo kiểm chất lượng, kiểm tra khuôn mẫu hoặc cơ khí chính xác với yêu cầu độ chính xác cao thì chọn HandySCAN BLACK Elite.
Nếu cần một máy quét 3D đa năng, cân bằng giữa hiệu năng, tính linh hoạt và chi phí đầu tư thì chọn HandySCAN EVO Elite.
Nếu cần thiết kế ngược, tái tạo mô hình CAD từ sản phẩm thực tế nhanh chóng thì chọn HandySCAN PRO.
Nếu cần quét các chi tiết hoặc kết cấu kích thước lớn như thân xe, khuôn đúc, khay pin xe điện hoặc thiết bị công nghiệp quy mô lớn thì chọn HandySCAN 3D MAX Series.
Nếu cần đo kiểm trực tiếp trong nhà máy, trên dây chuyền sản xuất hoặc trong môi trường công nghiệp phức tạp thì chọn MetraSCAN BLACK Elite.
Không có một máy scan 3D nào phù hợp cho mọi ứng dụng, mà chỉ có giải pháp phù hợp nhất với nhu cầu thực tế của doanh nghiệp. Việc xác định đúng kích thước vật thể, độ chính xác yêu cầu, môi trường làm việc và mục đích sử dụng sẽ giúp bạn lựa chọn thiết bị tối ưu về hiệu quả lẫn chi phí đầu tư.
Nếu cần tư vấn chuyên sâu hoặc trải nghiệm thực tế các dòng máy quét 3D Creaform, 3D MASTER – nhà phân phối chính hãng Creaform tại Việt Nam với hơn 10 năm kinh nghiệm, đầy đủ thiết bị demo và đội ngũ kỹ sư ứng dụng chuyên sâu – luôn sẵn sàng đồng hành cùng doanh nghiệp trong mọi dự án đo kiểm chất lượng và thiết kế ngược.
