Sai số trong scan 3D ảnh hưởng thế nào đến thiết kế ngược? Phân tích nguyên nhân gây sai lệch dữ liệu scan, tác động đến mô hình CAD và giải pháp kiểm soát sai số giúp doanh nghiệp đảm bảo độ chính xác kỹ thuật.
Trong quá trình chuyển đổi số sản xuất, scan 3D đã trở thành công cụ quan trọng giúp doanh nghiệp thu thập dữ liệu hình học từ sản phẩm thực tế để phục vụ thiết kế ngược, đo kiểm và cải tiến kỹ thuật. Tuy nhiên, nhiều dự án reverse engineering không đạt kết quả mong muốn dù dữ liệu scan nhìn trực quan rất đẹp.
Nguyên nhân cốt lõi thường nằm ở sai số trong scan 3D. Khi dữ liệu đầu vào không đủ chính xác, toàn bộ quá trình thiết kế ngược phía sau sẽ bị ảnh hưởng. Vì vậy, hiểu rõ sai số trong scan 3D ảnh hưởng thế nào đến thiết kế ngược là bước quan trọng giúp doanh nghiệp tránh rủi ro kỹ thuật và tối ưu chi phí triển khai.
Sai số trong scan 3D là độ chênh lệch giữa hình học thực của vật thể và dữ liệu số hóa thu được sau quá trình quét. Mọi hệ thống đo lường đều tồn tại sai số nhất định, kể cả các máy scan 3D công nghiệp có độ chính xác cao.
Sai số không chỉ phụ thuộc vào thiết bị mà còn liên quan đến phương pháp quét, môi trường đo và quy trình xử lý dữ liệu sau scan. Khi dữ liệu này được sử dụng cho thiết kế ngược, sai lệch nhỏ cũng có thể gây ra hậu quả lớn trong mô hình CAD.
Thiết kế ngược là quá trình tái tạo mô hình CAD từ sản phẩm thật khi không còn bản vẽ kỹ thuật ban đầu. Toàn bộ quá trình này dựa trên dữ liệu scan 3D làm nền tảng.
Điều này đồng nghĩa với việc chất lượng mô hình CAD phụ thuộc trực tiếp vào độ chính xác của dữ liệu scan. Nếu dữ liệu sai lệch, kỹ sư thiết kế sẽ phải chỉnh sửa thủ công hoặc thậm chí dựng lại mô hình từ đầu.
Chính vì vậy, sai số trong scan 3D ảnh hưởng thế nào đến thiết kế ngược không chỉ là vấn đề đo lường mà còn quyết định hiệu quả của toàn bộ dự án kỹ thuật.

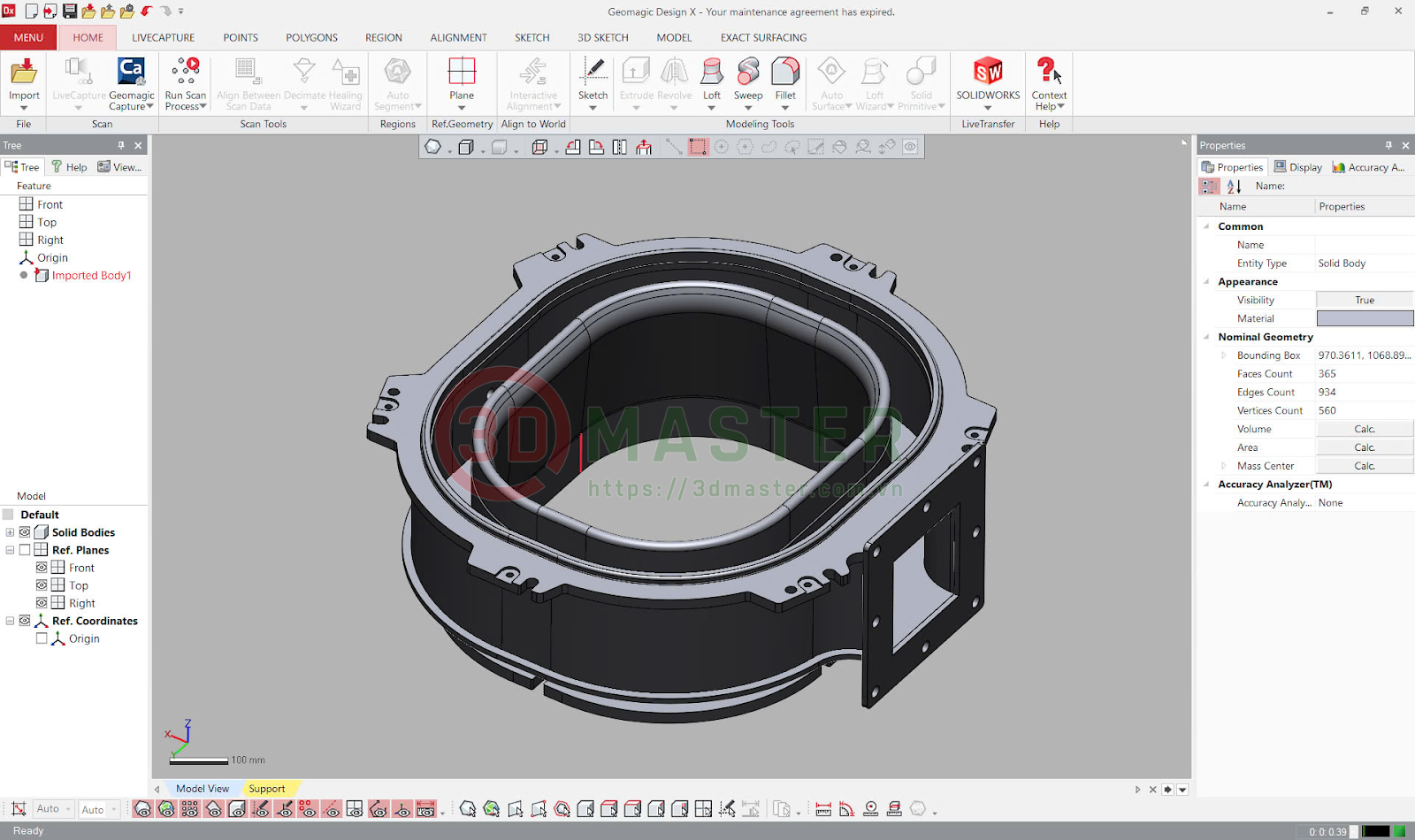

Mô hình CAD được dựng từ dữ liệu scan 3D trong quá trình thiết kế ngược.
Mỗi hệ thống scan 3D có giới hạn độ chính xác khác nhau. Thiết bị phổ thông thường gặp khó khăn khi đo chi tiết kim loại, bề mặt phản xạ hoặc hình học phức tạp. Trong khi đó, máy scan công nghiệp được thiết kế để giảm nhiễu và duy trì độ ổn định đo lường.
Việc lựa chọn sai thiết bị là nguyên nhân phổ biến khiến dữ liệu không đáp ứng yêu cầu thiết kế ngược.

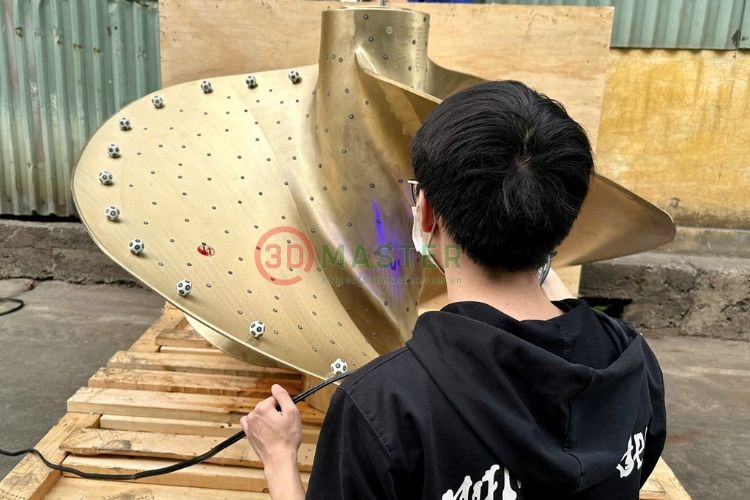

Rung động, ánh sáng mạnh, nhiệt độ thay đổi hoặc bề mặt quá bóng đều ảnh hưởng đến khả năng thu nhận dữ liệu của máy scan. Những yếu tố này tạo ra nhiễu điểm và làm giảm độ chính xác hình học.
Một mô hình scan hoàn chỉnh thường được ghép từ nhiều lần quét khác nhau. Nếu quá trình căn chỉnh không tối ưu, sai số sẽ tích lũy trên toàn bộ mô hình.
Dữ liệu thô cần được lọc nhiễu, tái tạo bề mặt và tối ưu cấu trúc mesh. Nếu xử lý không đúng kỹ thuật, hình học ban đầu có thể bị biến dạng mà người dùng khó nhận ra bằng mắt thường.
Ảnh hưởng lớn nhất của sai số xuất hiện khi dựng mô hình CAD. Phần mềm thiết kế sẽ nội suy hình học dựa trên dữ liệu mesh. Khi dữ liệu chứa sai lệch, các vấn đề thường xảy ra gồm:
Những sai số rất nhỏ ở giai đoạn scan có thể khiến chi tiết không thể lắp ráp hoặc gia công chính xác trong sản xuất.
Sai số scan 3D không chỉ tồn tại riêng lẻ mà còn có xu hướng tích lũy theo chuỗi quy trình kỹ thuật. Sai lệch ban đầu dẫn đến mô hình CAD sai, từ đó ảnh hưởng đến bản vẽ kỹ thuật, gia công và kiểm tra chất lượng sản phẩm.
Đây là lý do nhiều doanh nghiệp phải làm lại toàn bộ dự án dù lỗi xuất phát từ bước scan ban đầu.
Một hiểu lầm phổ biến là đánh giá chất lượng scan dựa trên hình ảnh hiển thị 3D. Mô hình nhìn mượt không đồng nghĩa với dữ liệu chính xác.
Dữ liệu scan phục vụ thiết kế ngược cần đảm bảo độ chính xác đo lường, cấu trúc mesh ổn định và khả năng dựng bề mặt CAD hiệu quả. Nếu chỉ tối ưu hiển thị mà không kiểm soát sai số, dữ liệu gần như không thể ứng dụng kỹ thuật.
Để kiểm soát sai số hiệu quả, quy trình scan cần được xây dựng dựa trên mục tiêu sử dụng dữ liệu ngay từ đầu. Kỹ sư phải xác định yêu cầu dung sai trước khi thực hiện scan thay vì xử lý sau khi hoàn thành.
Việc sử dụng thiết bị scan 3D công nghiệp, áp dụng chiến lược quét phù hợp và kiểm tra sai lệch dữ liệu là những yếu tố giúp đảm bảo mô hình CAD đạt độ chính xác cao.
Ngoài ra, bước hậu xử lý dữ liệu đóng vai trò quan trọng trong việc loại bỏ nhiễu và chuẩn hóa hình học trước khi chuyển sang thiết kế ngược.
Tại 3D Master, scan 3D được triển khai theo hướng giải pháp kỹ thuật toàn diện thay vì chỉ cung cấp dữ liệu quét. Mỗi dự án đều bắt đầu bằng việc phân tích mục tiêu sử dụng dữ liệu như thiết kế ngược, đo kiểm hoặc cải tiến sản phẩm.

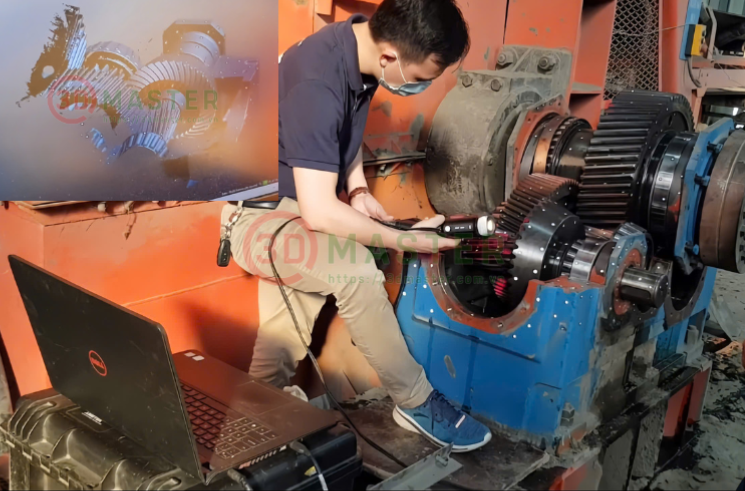

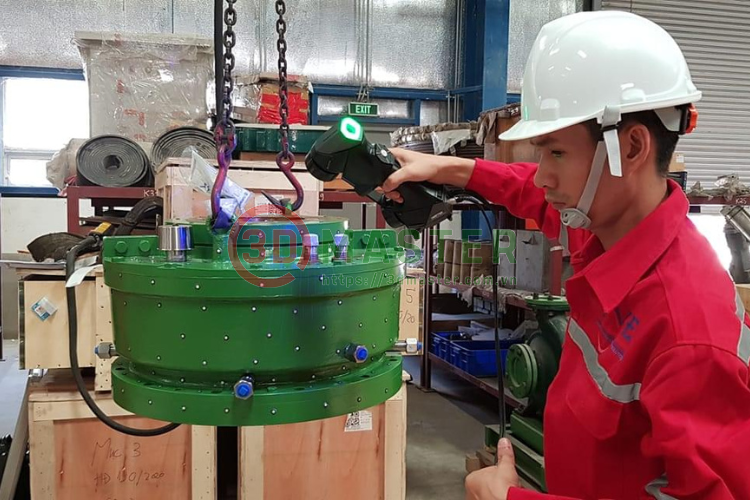

Đội ngũ kỹ sư sử dụng hệ thống máy scan 3D công nghiệp FARO Creaform với độ chính xác cao nhằm đảm bảo dữ liệu ổn định trong môi trường thực tế. Quy trình kiểm soát sai số được thực hiện xuyên suốt từ khâu thu thập dữ liệu đến xử lý hậu kỳ và xác nhận độ chính xác trước khi dựng CAD.
Nhờ đó, dữ liệu scan không chỉ mang tính minh họa mà có thể ứng dụng trực tiếp vào thiết kế và sản xuất.
Sai số trở thành yếu tố quan trọng khi dự án liên quan đến thiết kế ngược chi tiết cơ khí, phục hồi linh kiện không còn bản vẽ, kiểm tra dung sai lắp ráp hoặc cải tiến sản phẩm hiện có.
Trong các trường hợp này, dữ liệu scan đóng vai trò nền tảng cho toàn bộ quy trình kỹ thuật phía sau, vì vậy việc kiểm soát sai số ngay từ đầu là điều bắt buộc.
Sai số trong scan 3D ảnh hưởng thế nào đến thiết kế ngược là vấn đề cốt lõi quyết định thành công của dự án reverse engineering. Dữ liệu scan chính xác giúp rút ngắn thời gian dựng CAD, giảm sai lệch sản xuất và nâng cao độ tin cậy kỹ thuật.
Doanh nghiệp cần nhìn nhận scan 3D như một quy trình đo lường kỹ thuật hoàn chỉnh thay vì chỉ là bước tạo mô hình 3D trực quan. Khi sai số được kiểm soát đúng cách, thiết kế ngược trở thành công cụ mạnh mẽ giúp tối ưu thiết kế và tăng hiệu quả sản xuất.
Nếu doanh nghiệp của bạn đang cần thiết kế ngược từ mẫu thật hoặc muốn đảm bảo dữ liệu scan đạt độ chính xác cao cho sản xuất, hãy liên hệ 3D Master để được đội ngũ kỹ sư tư vấn giải pháp scan 3D phù hợp với yêu cầu kỹ thuật và mục tiêu ứng dụng thực tế.
